汽车OBD接口的作用及其针脚定义是什么？

电脑技巧 2025年01月04日 14:29 184 游客

在现代汽车电子化越来越深入的今天，OBD（OnBoardDiagnostics，车载自动诊断系统）接口成为了连接汽车与外部诊断设备的关键纽带。无论是汽车维修技师还是车主自身，了解OBD接口的作用及其针脚定义显得尤为重要。通过本文，我们将深入探讨OBD接口的基本概念、作用、针脚定义，并提供一些实用的使用场景。

OBD接口的作用

OBD接口被设计用于连接外部诊断工具，以便读取车辆的实时数据和故障记录。这些数据能够为技师提供车辆运行状态的全面信息，帮助他们快速定位问题所在，同时也能让车主了解自己的爱车是否存在潜在的性能问题。OBD接口使得故障诊断变得更加高效，避免了手工检测的复杂和不准确性。

OBD针脚定义

OBD接口共有16针，每个针脚都承担着特定的功能。下面是主要针脚的定义：

1.针脚1：汽车的正极电源（12V）。

2.针脚2：汽车的负极电源（接地）。

3.针脚4：汽车的正极电源（12V）。

4.针脚5（SCK）：串行数据通讯线。

5.针脚6（MID）：模块识别线。

6.针脚7（GND）：接地。

7.针脚9（K线）：用于车身控制模块的睡眠模式控制。

8.针脚10（CAN-H）：CAN总线的高速线。

9.针脚11（CAN-L）：CAN总线的低速线。

10.针脚12（ISO9141）：K线数据传输。

11.针脚13（L线）：备用。

12.针脚14（BATT）：供给诊断工具的备用电源。

13.针脚15（GND）：接地。

14.针脚16（VPWR）：车身控制模块电源。

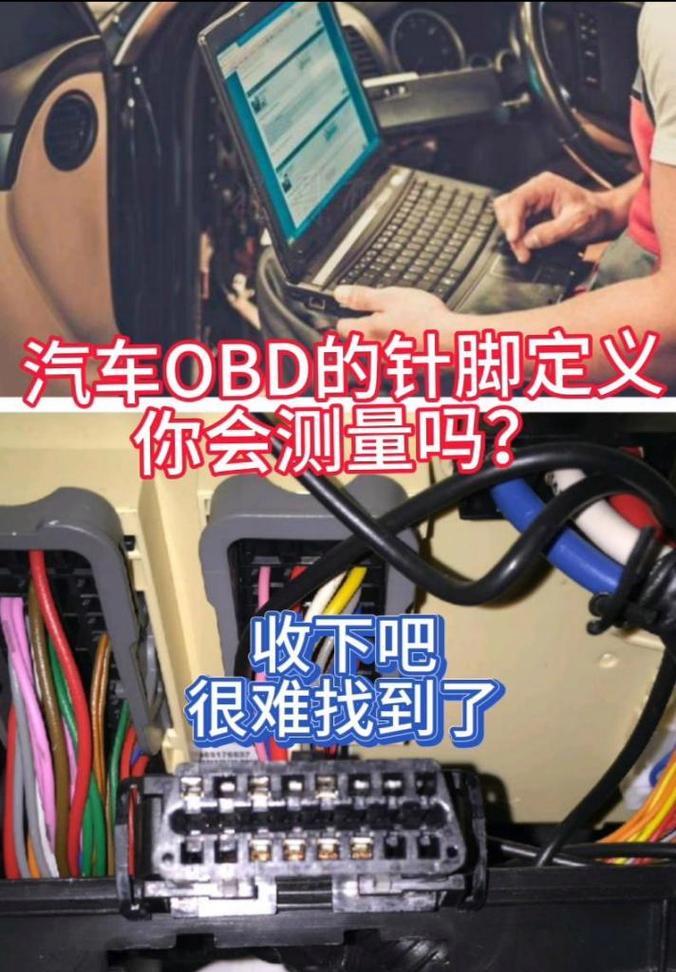

汽车OBD接口的作用及其针脚定义是什么？

OBD接口的使用场景

OBD接口不仅限于汽车维修，它还可以用于：

车辆健康监测：实时监控发动机、传动系统、制动系统等关键部件的状态。

排放控制：确保汽车的尾气排放符合标准，减少环境污染。

燃油效率优化：分析行驶数据，帮助提高燃油的使用效率，节省成本。

车辆防盗：某些车辆利用OBD接口进行车辆防盗，一旦有非法操作就会触发警报。

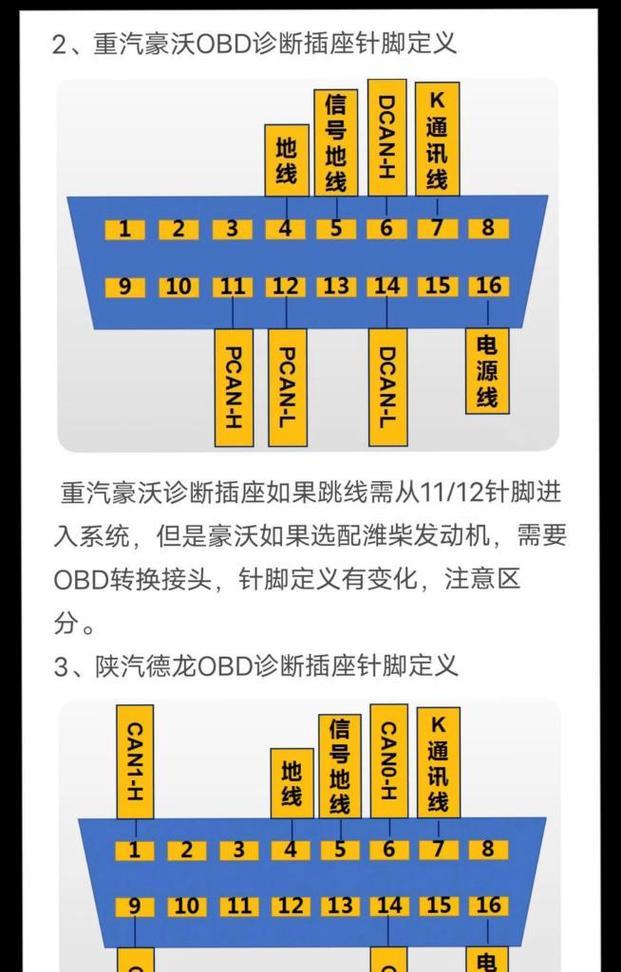

汽车OBD接口的作用及其针脚定义是什么？

实用技巧与背景信息

了解OBD接口的针脚定义后，对于经常需要进行车辆维护的车主来说，可以自行购买OBD扫描工具，这些工具能够连接到智能手机或平板电脑，通过相应的应用程序提供车辆信息，帮助车主更好地理解车辆状况。但是，在使用这些工具时需要确保选择可靠的第三方应用程序和扫描仪，以防数据被错误解读或者设备本身造成车辆损害。

常见问题解答

问：如何使用OBD接口来诊断车辆故障？

答：要使用OBD接口诊断车辆故障，首先需要一个OBD读卡器或扫描工具，然后根据工具说明书连接至车辆OBD接口。打开工具后，它会自动读取车辆的故障代码，并可能提供故障代码的解释。如果需要更详细的信息，可以将数据发送给专业的技师进行分析。

问：OBD接口的数据通讯协议有哪些？

答：OBD接口支持多种数据通讯协议，包括但不限于SAEJ1850PWM（5V）、SAEJ1850VPW（12V）、ISO9141-2、ISO14230-4、ISO15765-4和ISO15765-4CAN等。不同车型可能支持不同的协议，这通常取决于车辆的制造商及其生产的时间。

问：使用OBD接口时需要注意什么？

答：确保在车辆熄火状态下连接OBD扫描工具，否则可能对车辆电子系统造成损害。不要在行驶过程中频繁读取数据，这可能会影响驾驶员的注意力。请确保使用高质量的OBD读卡器，低质量的设备有可能导致车辆通讯故障。

通过上述内容，您应该已经对汽车OBD接口的作用与针脚定义有了全面的理解。这不仅可以让你在日常维护中更加独立，也能在遇到问题时快速识别并寻求专业帮助。随着汽车电子技术的不断进步，OBD接口的功能和重要性只会愈来愈大，期望本文能帮助您更好地掌握这一关键技术。
